改善テーマ
|
|
|
|
|
●ムダの発見 |
|
●ムダの着眼点 |
|
|
装置自体の塗布エリアより標準テーブルサイズが小さい |
|
基板を載せる標準テーブル位置が変更できればいいのでは。
|
|
|
●改善前 |
|
●改善後 |
|
|
|
|
|
|
|
ポッティング機の標準テーブルではサイズが小さく、
基板によっては端まで塗布できませんでした。
その為、テーブルを切り替える必要がありました。 |
|

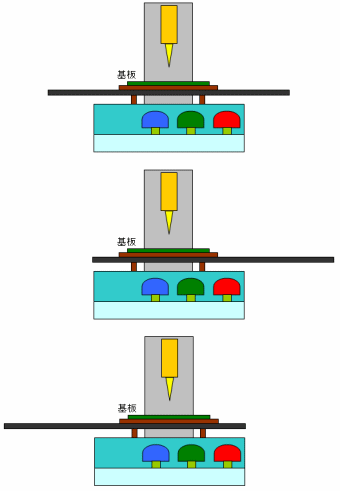

標準テーブルの下にベーステーブルを作成。
ベースブロック取付穴ピッチで8ヶ所標準テーブル取付用
ネジ穴作成し、基板エリアサイズにより
標準ポッティングテーブルを移動させ取り付けるようにしました。 |
|
|
|
 |
 |
|
|
|
●改善結果 |
|
●改善効果 |
|
|
新規にテーブルを作成せず取付位置を変更するだけでポッティングエリアが変更できるようになりました。
|
|
2時間短縮できました。 |
|
